MIDD 1-SINGLE ROW OPTICS
MIDD 1-SINGLE ROW OPTICS

Všeobecni údaje

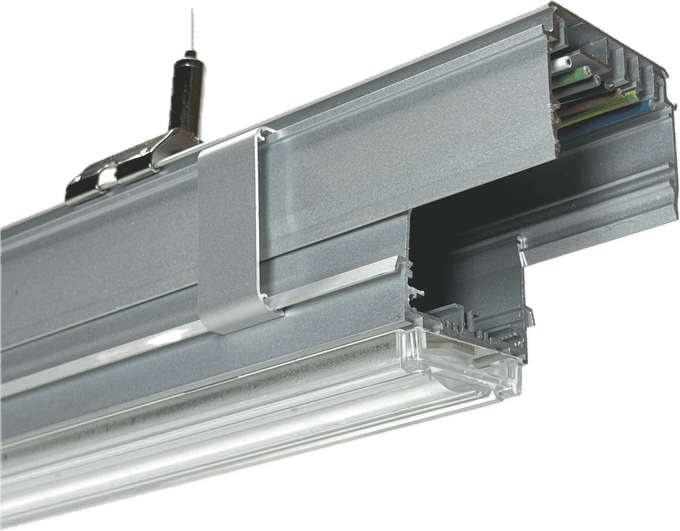

Application	Instalace svítidel MID lze montovat samostatně jako závěsná nebo povrchová svítidla. Parametry svítidel jsou pokaždé plně optimalizovány pro účely projektu. To se týká: světelného toku, vyzařovacích úhlů, teploty barev nebo indexu podání barev, řízení, UGR, a dokonce i barvy krytu. KONTINUÁLNÍ SVĚTELNÉ LINIE Všechna svítidla z řad MIC, MID, MIG, MIF lze kombinovat do kontinuálních světelných linií pro rychlou instalaci. Toto řešení se nejčastěji používá v komerčních prostorách a všude tam, kde je vyžadována vysoká intenzita a/nebo rovnoměrnost osvětlení. Kabelový svazek (až 15 vodičů) umožňuje, podobně jako sběrnicový systém, napájet libovolná podpůrná zařízení (nouzová svítidla, senzory, ovladače, kamery atd.). Použití speciálně vyvinutého hlavního profilu se samostatnou kabelovou komorou SWG pro konstrukci modulární instalace umožňuje instalaci telekomunikační, signalizační nebo řídicí instalace. Náš lineární systém je nejrychleji sestavitelným řešením na trhu, a to především díky řešení plug and play montáže, hmotnosti systému (hliník), délce profilů (až 5,8 m), rozmanitosti příslušenství a nosných prvků. Systém je postaven na více než 30 typech hliníkových profilů vyvinutých od základu. MONTÁŽ TRUNKOVÝCH LIŠT Montáž svítidel a dalších zařízení do trunkingových lišt je jedním ze základních a nejoblíbenějších způsobů montáže na skladovacích objektech, logistických místech, výrobních zařízeních nebo obchodních zónách. Systém poskytuje mnoho možností, kterými jsou: 1,5 a 2,5 mm2 až 11 vodičů; dodávka lišt o délce až 6 m, což výrazně urychluje dobu instalace; rychlá a plug and play instalace; napájení jakýchkoli systémových komponentů, jakéhokoli výrobce, přímo z lišt Euroline.
Key Advantages	Instalace systému MILLIA EURO nevyžaduje žádné nářadí; stačí zapojit a hrát! Rychlý, snadný a intuitivní způsob instalace, který výrazně snižuje její čas a náklady+AJ34:AJ35 Systémové konektory, zásuvky a zástrčky od WAGO Účinnost osvětlení až 180lm/W Přizpůsobení svítidel dle potřeb zákazníka (plná optimalizace projektu) Celé spektrum teploty světla, včetně speciálních nestandardních barev Různé možnosti instalace nebo napájení Kontrola a řízení pomocí ex. DALI protokolu 3 standardní barvy krytu (stříbrná, bílá, černá); nestandardní barvy - z palety RAL na vyžádání
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrická data

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
Total Consumption [W]	15 - 300
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optika

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI, DIMM
CONTROL SYSTEM	EMERGENCY
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technická data

Total Consumption [W]	15 - 300
Lumen Output [LM]	2600 - 32000
Efficacy lm/W	Up to 180
Diffuser Material	PMMA
Body Material	ALUMINIUM
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	3000, 4000, 5200, 5700, 6500
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI, DIMM
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.75 kg, 7.30 kg

Popis:

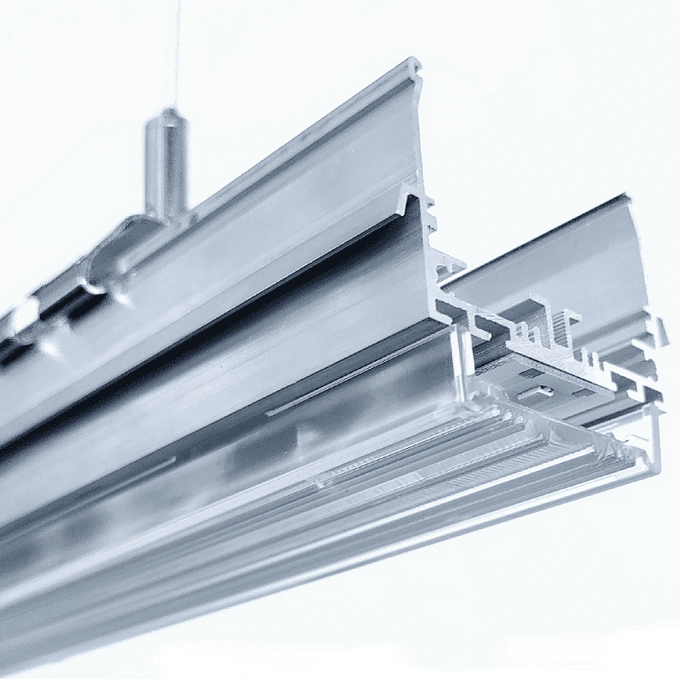

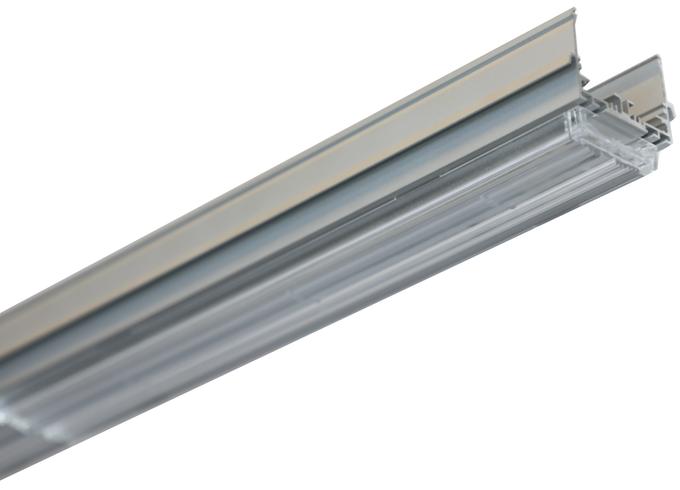

Svítidla pro jednotlivou nebo lineární instalaci nebo pro instalaci na montážní a napájecí přípojnice SWE. Integrované lineární LED svítidlo vyrobené z hliníku, jehož difuzor tvoří jednořadá optika (čočka). Široký výběr optiky s různým rozložením světla umožňuje optimálně přizpůsobit směr světla. Svítidlo je určeno pro všestranné použití. Rozsah parametrů: délka 0,58-5,8 m (po 0,58), světelný tok až 32 000 lm, účinnost až 190 lm/W. V závislosti na konfiguraci a použitém vybavení životnost až 100 000 h pro L80B10 a teplota okolí od -40° do +65°. Svítidla jsou konfigurována, vybavena a vyrobena podle pokynů zadavatele a potřeb konkrétního projektu (instalace). Integrované lineární LED svítidlo pro všestranné použití, vyrobené z hliníku, kde difuzor je optický systém s jednou řadou čoček, s různými charakteristikami rozložení světla. Pro instalaci jako samostatné svítidlo, průběžná rychlá montážní linka, v montážní a napájecí liště MIE (Track) nebo standardní třífázová sběrnice Trak (např. GLOBAL)

Key Advantages:

Instalace systému MILLIA EURO nevyžaduje žádné nářadí; stačí zapojit a hrát! Rychlý, snadný a intuitivní způsob instalace, který výrazně snižuje její čas a náklady+AJ34:AJ35 Systémové konektory, zásuvky a zástrčky od WAGO Účinnost osvětlení až 180lm/W Přizpůsobení svítidel dle potřeb zákazníka (plná optimalizace projektu) Celé spektrum teploty světla, včetně speciálních nestandardních barev Různé možnosti instalace nebo napájení Kontrola a řízení pomocí ex. DALI protokolu 3 standardní barvy krytu (stříbrná, bílá, černá); nestandardní barvy - z palety RAL na vyžádání

Ke stažení:

Technický list:

Technické ilustrace:

Montážní pokyny:

Photometric photo:

Certifikáty:

Fotometrická data:

Všeobecni údaje

Application	Instalace svítidel MID lze montovat samostatně jako závěsná nebo povrchová svítidla. Parametry svítidel jsou pokaždé plně optimalizovány pro účely projektu. To se týká: světelného toku, vyzařovacích úhlů, teploty barev nebo indexu podání barev, řízení, UGR, a dokonce i barvy krytu. KONTINUÁLNÍ SVĚTELNÉ LINIE Všechna svítidla z řad MIC, MID, MIG, MIF lze kombinovat do kontinuálních světelných linií pro rychlou instalaci. Toto řešení se nejčastěji používá v komerčních prostorách a všude tam, kde je vyžadována vysoká intenzita a/nebo rovnoměrnost osvětlení. Kabelový svazek (až 15 vodičů) umožňuje, podobně jako sběrnicový systém, napájet libovolná podpůrná zařízení (nouzová svítidla, senzory, ovladače, kamery atd.). Použití speciálně vyvinutého hlavního profilu se samostatnou kabelovou komorou SWG pro konstrukci modulární instalace umožňuje instalaci telekomunikační, signalizační nebo řídicí instalace. Náš lineární systém je nejrychleji sestavitelným řešením na trhu, a to především díky řešení plug and play montáže, hmotnosti systému (hliník), délce profilů (až 5,8 m), rozmanitosti příslušenství a nosných prvků. Systém je postaven na více než 30 typech hliníkových profilů vyvinutých od základu. MONTÁŽ TRUNKOVÝCH LIŠT Montáž svítidel a dalších zařízení do trunkingových lišt je jedním ze základních a nejoblíbenějších způsobů montáže na skladovacích objektech, logistických místech, výrobních zařízeních nebo obchodních zónách. Systém poskytuje mnoho možností, kterými jsou: 1,5 a 2,5 mm2 až 11 vodičů; dodávka lišt o délce až 6 m, což výrazně urychluje dobu instalace; rychlá a plug and play instalace; napájení jakýchkoli systémových komponentů, jakéhokoli výrobce, přímo z lišt Euroline.
Key Advantages	Instalace systému MILLIA EURO nevyžaduje žádné nářadí; stačí zapojit a hrát! Rychlý, snadný a intuitivní způsob instalace, který výrazně snižuje její čas a náklady+AJ34:AJ35 Systémové konektory, zásuvky a zástrčky od WAGO Účinnost osvětlení až 180lm/W Přizpůsobení svítidel dle potřeb zákazníka (plná optimalizace projektu) Celé spektrum teploty světla, včetně speciálních nestandardních barev Různé možnosti instalace nebo napájení Kontrola a řízení pomocí ex. DALI protokolu 3 standardní barvy krytu (stříbrná, bílá, černá); nestandardní barvy - z palety RAL na vyžádání
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrická data

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
Total Consumption [W]	15 - 300
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optika

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI, DIMM
CONTROL SYSTEM	EMERGENCY
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technická data

Total Consumption [W]	15 - 300
Lumen Output [LM]	2600 - 32000
Efficacy lm/W	Up to 180
Diffuser Material	PMMA
Body Material	ALUMINIUM
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	3000, 4000, 5200, 5700, 6500
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI, DIMM
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.75 kg, 7.30 kg

Kryt

Body Material	ALUMINIUM
Body Color	WHITE, SILVER, BLACK
RAL	ANY ON REQUEST
Finish	POWDER COATING

Světelně-technická data

Light Source	LED
Total Consumption [W]	15 - 300
Lumen Output [LM]	2600 - 32000
Efficacy lm/W	Up to 180
LED Color Temperature CCT [K]	3000, 4000, 5200, 5700, 6500
Color Rendering Index [CRI]	80, 90
UGR	<22
MacAdam step	3
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR

Technická data

TA [°C]	-25 to +35
Ingress Protection [IP]	20, 44
Mechanical Protection [IK]	09

Rozměry

Weight [KG]	1.75 kg, 7.30 kg

Varianty

Item	Code	Lenght	Width	Height	W	Lumen Output lm	Efficacy lm/W	Diffuser	Beam Angle	CRI	Color K	Type of Control	IP	Color
MIDD.1.17.061 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 570 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.061	570	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.121 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 1132 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.121	1132	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.171 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 1703 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.171	1703	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.221 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 2203 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.221	2203	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.281 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 2830 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.281	2830	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.341 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 3395 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.341	3395	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.401 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 3960 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.401	3960	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.451 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 4525 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.451	4525	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
MIDD.1.17.561 SINGLE ROW OPTICS PC 2600 - 32000lm 15 - 300W 827 5655 si bl wh IP20 - 54 ON/OFF	MIDD.1.17.561	5655	54	46	15 - 300	2600 - 32000	UP TO 180	PC	30°X90°	80	2700 - 6500 / SP	ON/OFF DALI	20 - 54	SILVER BLACK WHITE
