EURO TRUNKING SYSTEM WITH ADDITIONAL BUS
EURO TRUNKING SYSTEM WITH ADDITIONAL BUS

Allgemeine Daten

Application	SINGLE UNIT INSTALATIONEN MID-Leuchten können individuell als Hänge- oder Anbaulampen montiert werden. Die Parameter der Leuchten werden jeweils vollständig für die Projektzwecke optimiert. Dies gilt für: Lichtstrom, Ausstrahlungswinkel, Farbtemperatur oder Farbwiedergabe-Index, Management, UGR und sogar Gehäusefarben. KONTINUIERLICHE LICHTSTRECKEN Alle Leuchten der MIC-, MID-, MIG- und MIF-Familien lassen sich für eine schnelle Installation zu kontinuierlichen Lichtlinien kombinieren. Diese Lösung wird vor allem in Geschäftsräumen und überall dort eingesetzt, wo eine hohe Lichtintensität und/oder Gleichmäßigkeit erforderlich ist. Der Kabelbaum (bis zu 15 Drähte) ermöglicht, ähnlich wie das Bussystem, die Versorgung aller unterstützenden Geräte (Notleuchten, Sensoren, Steuerungen, Kameras usw.). Die Verwendung eines speziell entwickelten Hauptprofils mit einem separaten SWG-Kabelschacht für den Aufbau einer modularen Anlage ermöglicht die Installation einer Telekommunikations-, Signal- oder Steuerungsanlage. Unser lineares System ist die am schnellsten zu montierende Lösung auf dem Markt, was vor allem auf die Plug-and-Play-Montagelösungen, das Gewicht des Systems (Aluminium), die Länge der Abschnitte (bis zu 5,8 m), die Vielfalt des Zubehörs und der Stützelemente zurückzuführen ist. Das System besteht aus über 30 verschiedenen, von Grund auf neu entwickelten Aluminiumprofilen. INSTALLATION VON KANALSCHIENEN Die Installation von Beleuchtungskörpern und anderen Geräten in Kanalschienen ist eine der grundlegenden und beliebtesten Montagemethoden auf Lagerobjekten, Logistikplätzen, Produktionsstätten oder Gewerbegebieten. Das System bietet eine Vielzahl von Möglichkeiten, die da wären: 1,5 und 2,5 mm2 bis zu 11 Drähte; Lieferung von Schienen mit einer Länge von bis zu 6 m, was die Installationszeit erheblich verkürzt; schnelle und Plug-and-Play-Installation; Stromversorgung aller Systemkomponenten beliebiger Hersteller direkt aus Euroline-Kanälen.
Key Advantages	Gehäuse aus 100 % Aluminium Verdrahtungsnormen 1,5 mm und 2,5 mm bis zu 11 Drähte (Standard 5×2,5 + 2×1,5mm2) Schienen bis zu 5,8m lang; die Montagezeit wird deutlich verkürzt Schnelle und werkzeuglose Installation (Plug and Play) Installation und Stromversorgung beliebiger Systemkomponenten beliebiger Hersteller direkt aus der Tragschiene ohne Verwendung separater Installationen und Strukturen, z.B. Notbeleuchtung, Sensoren, Kameras, Lautsprecher, etc. Robuste WAGO-Elektroanschlüsse Zusätzlicher Schutz gegen unbeabsichtigtes Herunterfallen der Leuchten (Stahlseil, mechanische Verriegelung) Große Auswahl an Montagezubehör >
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrische Daten

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optik

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technische Informationen

Efficacy lm/W	160 to 190
Diffuser Material	PMMA
Body Material	ALUMINIUM

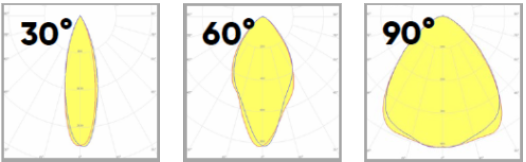

Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Produktbeschreibung :

Die Tragschiene mit einer zusätzlichen Kammer (Bus) ist eine Antwort auf die Bedürfnisse von Installationsunternehmen, die die Montagezeit beschleunigen und die Kosten senken wollen, indem sie die Anzahl der unnötigen Installationen für die Führung anderer elektrischer Kabel als Beleuchtungskreise reduzieren. Bei dieser Lösung sind die Stromschienen für die Verteilung anderer Kabel vorbereitet, z. B. Schwachstromkabel, Stromversorgung, Rauchklappen, Maschinen, Computernetzwerke, Steuerungen, Brandschutz- oder Beschallungsanlagen. MIEK ist die einzige Lösung dieser Art auf dem Markt, die sich auf die Geschwindigkeit und die Kosten der Montage konzentriert. Die Stromschiene (Montage- und Stromversorgungsschiene) ist ein grundlegendes Element der Konstruktion moderner Systeme für die Montage und Stromversorgung von Beleuchtungskörpern und anderen Hilfsgeräten. Tragschienensystem für eine schnelle und einfache Montage. Stromschiene mit der Möglichkeit, die Position eines beliebigen Elements an jeder beliebigen Stelle der Leitung zu ändern. Der Standardabstand der Stromanschlüsse beträgt 1,45 m. Andere (beliebige) Abstände auf Anfrage des Kunden. Hergestellt aus stranggepresstem Aluminium. Eine breite Palette von kompatiblen Leuchten und deren Parameter. Elektrische Installation mit bis zu 11 Drähten. Länge der Tragschienen bis zu 5,80 m. Inklusive Schutz vor dem Lösen der Rahmen und dem Herunterfallen aus der Höhe. Für die Installation der Lichtlinien ist kein Werkzeug erforderlich, was den gesamten Montageprozess erheblich beschleunigt.

Key Advantages:

Gehäuse aus 100 % Aluminium Verdrahtungsnormen 1,5 mm und 2,5 mm bis zu 11 Drähte (Standard 5×2,5 + 2×1,5mm2) Schienen bis zu 5,8m lang; die Montagezeit wird deutlich verkürzt Schnelle und werkzeuglose Installation (Plug and Play) Installation und Stromversorgung beliebiger Systemkomponenten beliebiger Hersteller direkt aus der Tragschiene ohne Verwendung separater Installationen und Strukturen, z.B. Notbeleuchtung, Sensoren, Kameras, Lautsprecher, etc. Robuste WAGO-Elektroanschlüsse Zusätzlicher Schutz gegen unbeabsichtigtes Herunterfallen der Leuchten (Stahlseil, mechanische Verriegelung) Große Auswahl an Montagezubehör

Downloads :

Produktdatenblatt :

Bedienungs-/Montageanleitung :

Photometric photo:

Zertifikate:

LDT:

Allgemeine Daten

Application	SINGLE UNIT INSTALATIONEN MID-Leuchten können individuell als Hänge- oder Anbaulampen montiert werden. Die Parameter der Leuchten werden jeweils vollständig für die Projektzwecke optimiert. Dies gilt für: Lichtstrom, Ausstrahlungswinkel, Farbtemperatur oder Farbwiedergabe-Index, Management, UGR und sogar Gehäusefarben. KONTINUIERLICHE LICHTSTRECKEN Alle Leuchten der MIC-, MID-, MIG- und MIF-Familien lassen sich für eine schnelle Installation zu kontinuierlichen Lichtlinien kombinieren. Diese Lösung wird vor allem in Geschäftsräumen und überall dort eingesetzt, wo eine hohe Lichtintensität und/oder Gleichmäßigkeit erforderlich ist. Der Kabelbaum (bis zu 15 Drähte) ermöglicht, ähnlich wie das Bussystem, die Versorgung aller unterstützenden Geräte (Notleuchten, Sensoren, Steuerungen, Kameras usw.). Die Verwendung eines speziell entwickelten Hauptprofils mit einem separaten SWG-Kabelschacht für den Aufbau einer modularen Anlage ermöglicht die Installation einer Telekommunikations-, Signal- oder Steuerungsanlage. Unser lineares System ist die am schnellsten zu montierende Lösung auf dem Markt, was vor allem auf die Plug-and-Play-Montagelösungen, das Gewicht des Systems (Aluminium), die Länge der Abschnitte (bis zu 5,8 m), die Vielfalt des Zubehörs und der Stützelemente zurückzuführen ist. Das System besteht aus über 30 verschiedenen, von Grund auf neu entwickelten Aluminiumprofilen. INSTALLATION VON KANALSCHIENEN Die Installation von Beleuchtungskörpern und anderen Geräten in Kanalschienen ist eine der grundlegenden und beliebtesten Montagemethoden auf Lagerobjekten, Logistikplätzen, Produktionsstätten oder Gewerbegebieten. Das System bietet eine Vielzahl von Möglichkeiten, die da wären: 1,5 und 2,5 mm2 bis zu 11 Drähte; Lieferung von Schienen mit einer Länge von bis zu 6 m, was die Installationszeit erheblich verkürzt; schnelle und Plug-and-Play-Installation; Stromversorgung aller Systemkomponenten beliebiger Hersteller direkt aus Euroline-Kanälen.
Key Advantages	Gehäuse aus 100 % Aluminium Verdrahtungsnormen 1,5 mm und 2,5 mm bis zu 11 Drähte (Standard 5×2,5 + 2×1,5mm2) Schienen bis zu 5,8m lang; die Montagezeit wird deutlich verkürzt Schnelle und werkzeuglose Installation (Plug and Play) Installation und Stromversorgung beliebiger Systemkomponenten beliebiger Hersteller direkt aus der Tragschiene ohne Verwendung separater Installationen und Strukturen, z.B. Notbeleuchtung, Sensoren, Kameras, Lautsprecher, etc. Robuste WAGO-Elektroanschlüsse Zusätzlicher Schutz gegen unbeabsichtigtes Herunterfallen der Leuchten (Stahlseil, mechanische Verriegelung) Große Auswahl an Montagezubehör >
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrische Daten

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optik

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technische Informationen

Efficacy lm/W	160 to 190
Diffuser Material	PMMA
Body Material	ALUMINIUM
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Gehäusematerial & -farbe

Body Material	ALUMINIUM
Body Color	WHITE, SILVER, BLACK
RAL	ANY ON REQUEST
Finish	POWDER COATING

Lichttechnische Informationen

Light Source	LED
Efficacy lm/W	160 to 190
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR

Technische Informationen

TA [°C]	-40 to +70
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09

Abmessungen

Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Varianten

Item	Code	Lenght	Width	Height	Type of Control	IP	Color	Wiring
MIEK17.3×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.3×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	3×1,5MM
MIE1K7.5×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×1,5MM
MIE17K.7×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×1,5MM
MIE17K.3×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.3×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	3×2,5MM
MIE17K.5×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×2,5MM
MIE17K.7×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5MM
MIE17K.5×2,5+2×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×2,5+2×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×2,5+2×1,5MM
MIE17K.9×2.5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.9×2.5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	9×2,5MM
MIE17K.7×2.5+2×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2.5+2×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5+2×1,5MM
MIE17K.7×2,5+4×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2,5+4×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5+4×2,5MM
