Všeobecné údaje

Application	INŠTALÁCIA SIGNÁLOVÝCH JEDNOTIEK Svietidlá MID možno montovať samostatne ako závesné alebo povrchové svietidlá. Parametre svietidiel sú zakaždým plne optimalizované pre účely projektu. Týka sa to: svetelného toku, uhlov vyžarovania, teploty farieb alebo indexu podania farieb, riadenia, UGR a dokonca aj farieb krytov. KONTINUÁLNE SVETELNÉ LÍNIE Všetky svietidlá z rodín MIC, MID, MIG, MIF možno kombinovať do kontinuálnych svetelných línií na rýchlu inštaláciu. Toto riešenie sa najčastejšie používa v komerčných priestoroch a všade tam, kde sa vyžaduje vysoká intenzita a/alebo rovnomernosť svetla. Káblový zväzok (až 15 vodičov) umožňuje podobne ako zbernicový systém napájať akékoľvek podporné zariadenia (núdzové svietidlá, snímače, ovládače, kamery atď.). Použitie špeciálne vyvinutého hlavného profilu so samostatnou káblovou komorou SWG na konštrukciu modulárnej inštalácie umožňuje inštaláciu telekomunikačnej, signalizačnej alebo riadiacej inštalácie. Náš lineárny systém je najrýchlejšie zmontovateľným riešením na trhu, a to najmä vďaka riešeniam typu plug and play, hmotnosti systému (hliník), dĺžke profilov (až 5,8 m), rôznorodosti príslušenstva a nosných prvkov. Systém je postavený na viac ako 30 typoch hliníkových profilov vyvinutých od základu. INŠTALÁCIA TRUNKINGOVÝCH KOLIESOK Montáž svietidiel a iných zariadení do trunkingových koľajníc je jedným zo základných a najobľúbenejších spôsobov montáže na skladových objektoch, logistických miestach, výrobných zariadeniach alebo obchodných zónach. Systém poskytuje veľa možností, ktorými sú: 1,5 a 2,5 mm2 až 11 vodičov; dodávka koľajníc s dĺžkou až 6 m, čo výrazne urýchľuje čas montáže; rýchla inštalácia typu plug and play; napájanie ľubovoľných systémových komponentov akéhokoľvek výrobcu priamo z kmeňových líšt Euroline.
Key Advantages	Kryt vyrobený zo 100 % hliníka Štandardy zapojenia 1,5 mm a 2,5 mm až 11 vodičov (štandardne 5 × 2,5 + 2 × 1,5 mm2) Lišty s dĺžkou až 5,8 m; čas montáže je výrazne kratší Rýchla inštalácia bez použitia náradia (plug and play) Inštalácia a napájanie akýchkoľvek systémových komponentov akéhokoľvek výrobcu priamo z kmeňovej lišty bez potreby použitia samostatných inštalácií a konštrukcií, napr. núdzové osvetlenie, senzory, kamery, reproduktory atď. Robustné elektrické konektory WAGO Dodatočná ochrana proti náhodnému pádu svietidiel (oceľové lanko, mechanický zámok) Veľký výber montážneho príslušenstva
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrické údaje

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optika

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technické údaje

Efficacy lm/W	160 to 190
Diffuser Material	PMMA
Body Material	ALUMINIUM
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Popis:

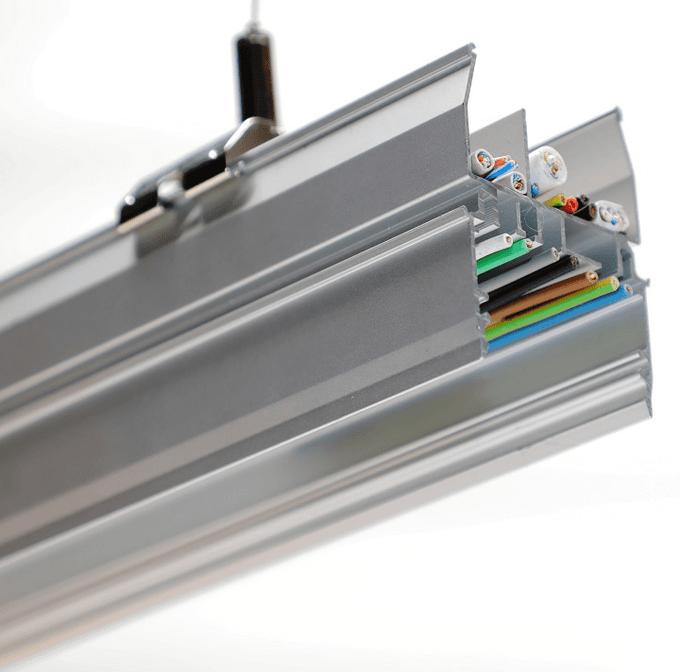

Drezinová lišta s prídavnou komorou (zbernicou) je odpoveďou na potreby montážnych firiem, ktoré chcú urýchliť čas montáže a znížiť náklady znížením počtu nepotrebných inštalácií na vedenie iných elektrických káblov ako svetelných obvodov. V tomto riešení sú prípojnice pripravené na rozvod iných káblov, napr. slaboprúdových káblov, napájania, dymových klapiek, strojov, počítačových sietí, ovládačov, požiarnej ochrany alebo ozvučenia. MIEK je jediné riešenie tohto typu na trhu - zamerané na rýchlosť a náklady na montáž. Prípojnice (montážna a napájacia lišta) sú základným prvkom konštrukcie moderných systémov na montáž a napájanie svietidiel a iných nosných zariadení. Systém priechodiek na rýchlu a jednoduchú montáž. Napájacia lišta s možnosťou zmeny polohy ľubovoľného prvku kdekoľvek na linke. Štandardná rozteč napájacích konektorov je 1,45 m. Iná (ľubovoľná) rozteč na želanie zákazníka. Vyrobené z extrudovaného hliníka. Široká škála kompatibilných svietidiel a ich parametrov. Elektrická inštalácia až do 11 vodičov. Dĺžka nosných líšt až 5,80 m. Vrátane ochrany proti uvoľneniu rámov a pádu z výšky. Montáž svetelných vedení nevyžaduje žiadne náradie, čo výrazne urýchľuje celý proces montáže.

Key Advantages:

Kryt vyrobený zo 100 % hliníka Štandardy zapojenia 1,5 mm a 2,5 mm až 11 vodičov (štandardne 5 × 2,5 + 2 × 1,5 mm2) Lišty s dĺžkou až 5,8 m; čas montáže je výrazne kratší Rýchla inštalácia bez použitia náradia (plug and play) Inštalácia a napájanie akýchkoľvek systémových komponentov akéhokoľvek výrobcu priamo z kmeňovej lišty bez potreby použitia samostatných inštalácií a konštrukcií, napr. núdzové osvetlenie, senzory, kamery, reproduktory atď. Robustné elektrické konektory WAGO Dodatočná ochrana proti náhodnému pádu svietidiel (oceľové lanko, mechanický zámok) Veľký výber montážneho príslušenstva

Na stiahnutie:

Technický list:

Montážne pokyny:

Photometric photo:

Certifikáty:

Fotometrické dáta:

Všeobecné údaje

Application	INŠTALÁCIA SIGNÁLOVÝCH JEDNOTIEK Svietidlá MID možno montovať samostatne ako závesné alebo povrchové svietidlá. Parametre svietidiel sú zakaždým plne optimalizované pre účely projektu. Týka sa to: svetelného toku, uhlov vyžarovania, teploty farieb alebo indexu podania farieb, riadenia, UGR a dokonca aj farieb krytov. KONTINUÁLNE SVETELNÉ LÍNIE Všetky svietidlá z rodín MIC, MID, MIG, MIF možno kombinovať do kontinuálnych svetelných línií na rýchlu inštaláciu. Toto riešenie sa najčastejšie používa v komerčných priestoroch a všade tam, kde sa vyžaduje vysoká intenzita a/alebo rovnomernosť svetla. Káblový zväzok (až 15 vodičov) umožňuje podobne ako zbernicový systém napájať akékoľvek podporné zariadenia (núdzové svietidlá, snímače, ovládače, kamery atď.). Použitie špeciálne vyvinutého hlavného profilu so samostatnou káblovou komorou SWG na konštrukciu modulárnej inštalácie umožňuje inštaláciu telekomunikačnej, signalizačnej alebo riadiacej inštalácie. Náš lineárny systém je najrýchlejšie zmontovateľným riešením na trhu, a to najmä vďaka riešeniam typu plug and play, hmotnosti systému (hliník), dĺžke profilov (až 5,8 m), rôznorodosti príslušenstva a nosných prvkov. Systém je postavený na viac ako 30 typoch hliníkových profilov vyvinutých od základu. INŠTALÁCIA TRUNKINGOVÝCH KOLIESOK Montáž svietidiel a iných zariadení do trunkingových koľajníc je jedným zo základných a najobľúbenejších spôsobov montáže na skladových objektoch, logistických miestach, výrobných zariadeniach alebo obchodných zónach. Systém poskytuje veľa možností, ktorými sú: 1,5 a 2,5 mm2 až 11 vodičov; dodávka koľajníc s dĺžkou až 6 m, čo výrazne urýchľuje čas montáže; rýchla inštalácia typu plug and play; napájanie ľubovoľných systémových komponentov akéhokoľvek výrobcu priamo z kmeňových líšt Euroline.
Key Advantages	Kryt vyrobený zo 100 % hliníka Štandardy zapojenia 1,5 mm a 2,5 mm až 11 vodičov (štandardne 5 × 2,5 + 2 × 1,5 mm2) Lišty s dĺžkou až 5,8 m; čas montáže je výrazne kratší Rýchla inštalácia bez použitia náradia (plug and play) Inštalácia a napájanie akýchkoľvek systémových komponentov akéhokoľvek výrobcu priamo z kmeňovej lišty bez potreby použitia samostatných inštalácií a konštrukcií, napr. núdzové osvetlenie, senzory, kamery, reproduktory atď. Robustné elektrické konektory WAGO Dodatočná ochrana proti náhodnému pádu svietidiel (oceľové lanko, mechanický zámok) Veľký výber montážneho príslušenstva
Product Shape	LINEAR, TRUNKING
Type	SINGLE, LINEAR, MODULAR
Mounting	CEILING, PENDANT

Elektrické údaje

Main Feed AC [V]	220-240
Main Feed Frequency [Hz]	50-60
IEC Protection Class	I
Connector Type	WAGO
Wiring	TABLE BELOW

Optika

Diffuser Material	PMMA
Diffuser Material Design	CLEAR
TYPE OF CONTROL	ON/OFF, DALI
LED LIFETIME Ta25 [h]	L80B10 100 000h

Technické údaje

Efficacy lm/W	160 to 190
Diffuser Material	PMMA
Body Material	ALUMINIUM
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
LED LIFETIME Ta25 [h]	L80B10 100 000h
TYPE OF CONTROL	ON/OFF, DALI
Body Color	WHITE, SILVER, BLACK
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09
Main Feed AC [V]	220-240
Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Kryt

Body Material	ALUMINIUM
Body Color	WHITE, SILVER, BLACK
RAL	ANY ON REQUEST
Finish	POWDER COATING

Svetelno-technické údaje

Light Source	LED
Efficacy lm/W	160 to 190
LED Color Temperature CCT [K]	4000
Color Rendering Index [CRI]	80, 90
MacAdam step	3
Beam Angle [°]	30°, 60°, 90°, 110°, ASYMETRIC, DOUBLE ASYMETRIC
Light Distribution DIR/IND	DIR

Technické údaje

TA [°C]	-40 to +70
Ingress Protection [IP]	20, 44, 54
Mechanical Protection [IK]	09

Rozmery

Weight [KG]	1.35 kg, 1.85 kg, 2.55 kg, 6.80 kg

Varianty

Item	Code	Lenght	Width	Height	Type of Control	IP	Color	Wiring
MIEK17.3×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.3×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	3×1,5MM
MIE1K7.5×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×1,5MM
MIE17K.7×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×1,5MM
MIE17K.3×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.3×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	3×2,5MM
MIE17K.5×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×2,5MM
MIE17K.7×2,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5MM
MIE17K.5×2,5+2×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.5×2,5+2×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	5×2,5+2×1,5MM
MIE17K.9×2.5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.9×2.5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	9×2,5MM
MIE17K.7×2.5+2×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2.5+2×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5+2×1,5MM
MIE17K.7×2,5+4×1,5 - EURO TRUNKING SYSTEM WITH ADDITIONAL BUS lm W 1450 si bl wh IP20 - 54 ON/OFF	MIEK17.7×2,5+4×1,5	1450 2900 4350 5800	55 55 55 55	69 69 69 69	ON/OFF DALI	20 - 54	SILVER BLACK WHITE	7×2,5+4×2,5MM
